| 加工定制：是 | 品牌：精标 | 型号：KTM-R-150mm |
| 种类：位移 | 制作工艺：集成 | 输出信号：模拟型 |
| 材料：金属 | 材料物理性质：绝缘体 | 材料晶体结构：多晶 |
| 防护等级：IP67 | 线性度：0.05-0.15 | 迟滞：0.01 |
| 重复性：0.01 | 灵敏度：0.01 | 漂移：0.01 |
| 分辨率：***分辩 |

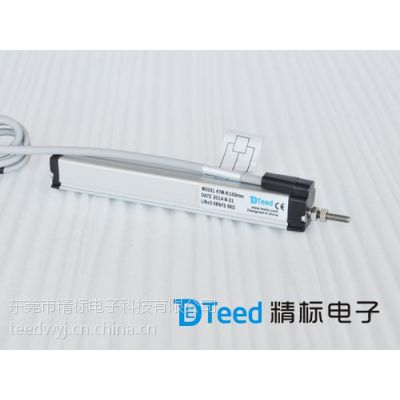

通用KTM微型拉杆式直线位移传感器系列，有效行程25mm～300mm，两端均有2mm缓冲行程，精度0.3%～0.05%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到5m/s。
KTM微型拉杆系列参数表
公称行程规格 | mm | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | ||||||||||
电阻行程(A.E) | mm | 25.5 | 50.5 | 75.5 | 101 | 126 | 151 | 176.5 | 201.5 | 226.5 | 252 | 277 | 302 | ||||||||||
机械行程(M.T) | mm | 30.5 | 55.5 | 80.5 | 106 | 131 | 156 | 181.5 | 206.5 | 231.5 | 257 | 282 | 307 | ||||||||||
相对线性精度(FS) | ±% | 0.3 | 0.1 | 0.08 | 0.05 | ||||||||||||||||||
电阻值±10% | KΩ | 5 | |||||||||||||||||||||
解析度/分辨率 | 模拟 | Infinite***解析 | |||||||||||||||||||||
重复性精度 | mm | 0.01 | |||||||||||||||||||||
工作速度 | m/s | 5 | |||||||||||||||||||||
建议输出环电流 | μA | 1 | |||||||||||||||||||||
使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||||||||||||
输出信号类型 | Vdc | 0～***给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||||||||||||
尺寸A | mm | 70 | 95 | 120 | 145 | 170 | 195 | 220 | 245 | 270 | 295 | 320 | 345 | ||||||||||
重量(不含配件) | g | 52 | 61 | 70 | 79 | 88 | 97 | 107 | 117 | 127 | 137 | 147 | 157 | ||||||||||
