| 加工定制：是 | 品牌：精标 | 型号：KTF-R-370mm |
| 种类：位移 | 制作工艺：集成 | 输出信号：模拟型 |
| 材料：聚合物 | 材料物理性质：绝缘体 | 材料晶体结构：多晶 |
| 防护等级：IP67 | 线性度：0.05-0.15 | 迟滞：0.01 |
| 重复性：0.01 | 灵敏度：0.01 | 漂移：0.01 |
| 分辨率：***分辩 |

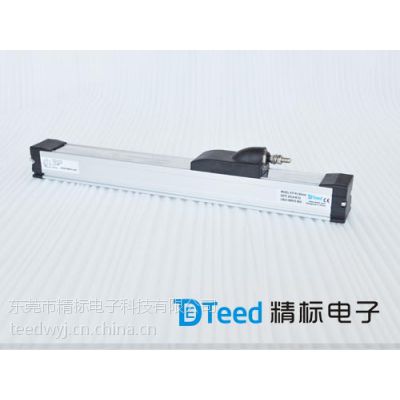

通用KTF滑块导电塑胶膜系列，有效行程75mm～3500mm，两端均有4mm缓冲行程，精度0.15%～0.04%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP54（向下安装时为IP57），DIN430650标准插头插座，可以适用在大多数通用场合，特别是长度方向受到限制，对中较困难的场合；拉杆配合球头具有10mm自动校正功能，允许极限运动速度为10m/s。
KTF滑块系列参数表（表二）
公称行程规格 | mm | 375 | 400 | 425 | 450 | 475 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
电阻行程(A.E) | mm | 377.5 | 403 | 428 | 453 | 478.5 | 503.5 | 553.5 | 604 | 654 | 704.5 | 754.5 | 805 |
机械行程(M.T) | mm | 384.5 | 410 | 435 | 460 | 485.5 | 510.5 | 560.5 | 611 | 661 | 711.5 | 761.5 | 812 |
相对线性精度(FS) | ±% | 0.05 | 0.04 | ||||||||||
电阻值±10% | KΩ | 5 | 10 | ||||||||||
解析度/分辨率 | 模拟 | Infinite***解析 | |||||||||||
重复性精度 | mm | 0.01 | |||||||||||
工作速度 | m/s | 10 | |||||||||||
建议输出环电流 | μA | 10 | |||||||||||
使用温度环境 | ℃ | -40℃ ～ +120℃ | |||||||||||
输出信号类型 | Vdc | 0～***给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 | |||||||||||
尺寸A | mm | 496 | 522 | 547 | 572 | 598 | 623 | 674 | 724 | 774 | 825 | 875 | 926 |
重量(不含配件) | g | 401 | 423 | 445 | 467 | 489 | 511 | 533.5 | 556 | 578.5 | 601 | 623.5 | 646 |
